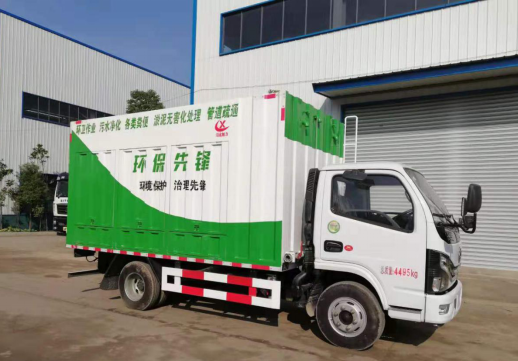

東風多利卡藍牌吸污凈化車

（整車型號EHY5045TWJE6 ）

技術參數



凈化出的清水：



脫水后的有機肥：



一、底  盤

型    號：EQ1045SJ3CDF

生產企業：東風汽車股份有限公司

軸    距：3308mm

輪    胎：7.00R16

驅動形式：4×2

發 動 機：

v 型    號：  CY4BK461

v 生產企業： 東風朝陽朝柴動力有限公司

v 排   量：  3707ml

v 功率：  95kw

v 燃料種類： 柴油

排放標準：國Ⅵ

變 速 箱：萬里揚5檔

二、整車

顏    色：溫莎白/白/綠

整車外型尺寸（長×寬×高）：5990×2**×3**mm

總 質 量：  4495kg

**高車速：  110km/h

廂    體：    廂體除主要框架外，其余污水箱、清水箱、管道等均為不銹鋼材質。

1.吸污凈化部分

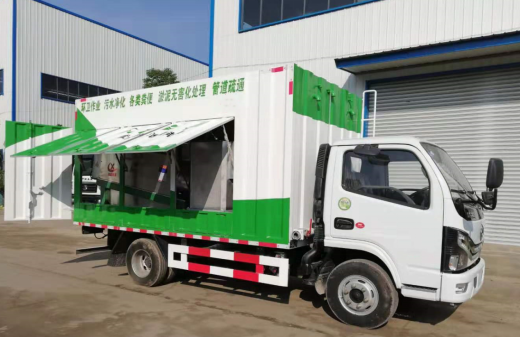

結    構：廂式結構，內部主要固定裝置為：發電機、真空泵、排污泵、分離箱、污水箱、加藥箱、混凝槽、疊螺機。

發 電 機組：

2 額定功率：40Kw

真 空 泵：

2 類    型：水循環真空泵

2 型    號: 2BVA5111

2 功    率：5.5Kw

排 污 泵：

2 類    型：自吸泵

2 型    號: ZW**-15

2 功    率：7.5Kw

2 處理速度：直抽直排60-**m3/h

分 離 箱：

2 材    質：采用不銹鋼材質

污 水 箱：

2 材    質：采用不銹鋼材質，內部不銹鋼方管加固

2 容    積：4m3

加藥系統：

2 加 藥 箱：采用不銹鋼材質

容積3m3（含1個清水箱，2個加藥箱）

混 合 槽：

2 材    質：采用不銹鋼材質

疊 螺 機：

2 型    號: 401

2 功    率：2.2Kw

2 材    質：不銹鋼

2 處理速度：10-15m3/h

2.高壓清洗部分

水箱容積：3m3（需和加藥箱互通，不互通時容積1m3）

水箱材質：采用不銹鋼材質

高壓水泵:

2 類    型：柱塞泵

2 品    牌:雙耀

2 流    量: 170L/min

2 **大工作壓力: 25Mpa

卷    盤：液壓卷盤；可卷60m高壓管

三、隨車工具

序號	部件名稱	型號及規格	數量	備注
底盤部分
1	東風汽車底盤工具	/	1套
2	備胎	/	1只
專用工具部分
1	吸污管	φ102mm牛筋軟管	4根6米
2	吸污管快速接頭	φ102mm	4套
3	LED廣告屏		1個
4	液壓報**裝置		1套
5	高壓管	φ19	60米
6	高壓噴頭	φ19	一套（10個）



備注：由于產品批次不同，部分零配件參數可能與上述不同，具體規格參數以實物為準。
